Détails sur le produit:
|
Type de produit: | Coude à long rayon | Nom de produit: | Coude en acier inoxydable |
---|---|---|---|
Qualité matérielle: | UNS32750 | Épaisseur de paroi: | sch40 |
Diamètre extérieur: | 5" | Norme: | ASME B16.9 |
Surligner: | Super Duplex Long Radius Elbow,5inch Long Radius Elbow,UNS32750 Stainless Steel Elbow |

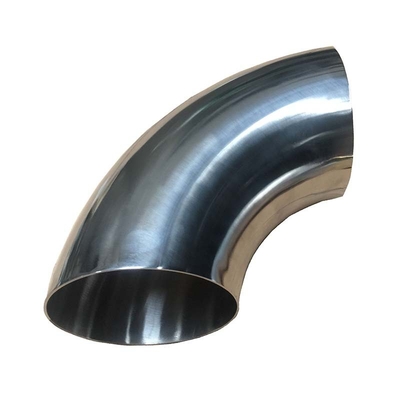

coude UNS S2205 SCH40 ASME B16.9 du rayon 90D d'acier inoxydable du duplex 5inch long
Caractéristiques
Produit : montage de tuyau
Types : COUDE, pièce en t, réducteur, extrémité de souche
Matériel : Acier inoxydable duplex
Nom de produit : Bout-soudure inoxydable
Description de produit :
1) Types : Coude 900, LR/SR, coude, pièce en t, réducteur, extrémité de souche
2) Types : COUDE, pièce en t, réducteur, extrémité de souche
3) Épaisseur de paroi : Programme 5 par XXS
4) Matériaux : Duplex superbe UNS32750, UNS S32760 d'acier inoxydable
5) Normes : Norme ANSI, DIN, JIS, ASME, ASTM, MSS et en
6) Taille : 1/2 » | 48" (DN15mm | 1, 200mm)
Spécifications standard pour garnitures sifflantes de ferrite, de ferrite/austénitiques, et martensitiques travaillées d'acier inoxydable
Forme | ASTM |
Rod, barre et forme | DES 276, A 484 |
Plat, feuille et bande | DES 240, A 480 |
Tuyau sans couture et soudé | DES 790, A 999 |
Tuyauterie sans couture et soudée | DES 789, A 1016 |
Montage | DES 815, A 960 |
Bride forgée ou roulée de tuyau et montage forgé | DES 182, A 961 |
Billette et barre pour la forge | DES 314, A 484 |
Composition chimique
% | Fe | Cr | Ni | MOIS | C | Manganèse | SI | P | S | Cu | N |
minute | équilibre | 24,0 | 6,0 | 3,0 | 0,24 | ||||||
maximum | 26,0 | 8,0 | 5,0 | 0,030 | 1,20 | 0,80 | 0,035 | 0,020 | 0,50 | 0,32 |
Propriétés physiques
Densité |
7,75 g/cm3 |
Chaîne de fusion |
1396-1450℃ |
Le coude de soudage bout à bout est formation chaude en acier d'une presse ou coude forgé, et sa forme de connexion est à directement
soudez le coude avec le tuyau d'acier.
Les normes de fabrication principales pour des coudes de soudage bout à bout sont généralement GB/T13401-2005, GB/T12459-2005,
ASME B16.9, SH3409, HG/T21635, HG/T21631, SY/T0510, GB/T10752-1995.
(1) le coude de soudage bout à bout est divisé en coude de soudage bout à bout de long-rayon et coude de soudage bout à bout de court-rayon
selon son rayon de courbure. Le rayon de courbure du coude de soudage bout à bout de long-rayon est égal
à 1,5 fois le diamètre extérieur du tube, c.-à-d., R = 1.5D. Le rayon de courbure du court-rayon
le coude de soudage bout à bout est égal au diamètre extérieur du tube, c.-à-d. R=1D. là où D est le diamètre du
le coude de soudage bout à bout et le R est le rayon de courbure. S'il n'y a aucune instruction spéciale, un coude 1.5D est
généralement choisi.
(2) si divisé selon le niveau de pression, il y a environ dix-sept sortes, qui sont identiques As
les normes américaines de tuyau, incluant : Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, DST, Sch40,
Sch60, Sch80s, XS ; Sch80, Sch100, Sch120, Sch140, Sch160, XXS, dont les la plupart généralement
employés sont le DST et les XS.
(3) selon l'angle du coude, il y a 45 degrés de coude de soudage bout à bout, soudage bout à bout de 90 degrés
coude et coude de soudage bout à bout de 180 degrés et d'autres différents coudes d'angle.
(4) les matériaux sont : acier d'acier au carbone et allié et acier inoxydable.
