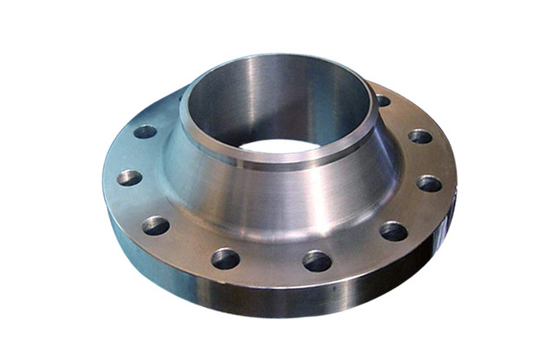

Norme nationale de soudure plate de bride de pression de ciel et terre avec la bride de soudage bout à bout de diamètre

Norme nationale de soudure plate de bride de pression de ciel et terre avec la bride de soudage bout à bout de diamètre

1. La connexion de bride ou le joint bridé se rapporte à la connexion détachable qui est reliée par la bride, la garniture et le boulon comme groupe de structure de scellage assemblée. La bride de tuyau se rapporte à la bride avec le tuyau dans le dispositif de canalisation, et se rapporte à la bride d'importation et d'exportation de l'équipement une fois utilisée dans l'équipement.
2. Plusieurs systèmes des normes internationales de bride de tuyau
1) système européen de bride : DIN allemand (Russie y compris)
, Pression nominale : 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, MPA 40,0
Diamètre de calcul de B. Common : 15~2000mm
C, type de structure de bride : plat de soudure plat, type lâche de soudure plat de douille d'anneau, type lâche de douille de bord de petit pain, type lâche de douille de bord de petit pain, type lâche de soudure de douille d'anneau, type de soudure, type de connexion de fil de cou, intégrale et couverture de bride
D, surface d'étanchéité de bride : la surface plane, surface concave, surface concave, tenonnent la surface de cannelure, la surface de connexion d'anneau en caoutchouc, la surface de lentille et la surface de soudure de diaphragme
E. La norme de Co-enregistrement pour des brides de tuyau d'OCT. publiées par l'Union Soviétique en 1980 est semblable à la norme allemande DIN et ne sera pas décrite en détail
2) système américain de bride : De garnitures de tuyau à flasque de la norme ANSI B16.5 d'Américain « bride en acier grand diamètre de la norme ANSI B16.47A/B de « de brides de tuyau d'acier » et »
, Pression nominale : 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
Diamètre de calcul de B. Common : 6~4000mm
C, type de structure de bride : soudure de bande, soudure de prise, connexion de fil, douille lâche, soudage bout à bout et couverture de bride
D, surface d'étanchéité de bride : la surface concave, surface concave, tenonnent la surface de cannelure, surface de connexion d'anneau en métal
3) brides de tuyau du *** JIS : généralement seulement utilisé pour des travaux publics dans les installations pétrochimiques, avec peu d'influence internationale et aucun système indépendant dans le monde.
3, système standard national gigaoctet de bride du tuyau d'acier de la Chine
1) pression nominale : 0.25mpa | 42.0mpa
, Série 1 : PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (série principale)
B, série 2 : PN0.25, PN0.6, PN2.5, PN4.0
Les brides de PN0.25, de PN0.6, de PN1.0, de PN1.6, de PN2.5 et de PN4.0 appartiennent au système européen de brides représenté par les brides allemandes, alors que le repos appartiennent au système américain de brides représenté par les brides américaines.
Dans la norme de gigaoctet, le niveau maximum de pression nominale appartenant au système européen de bride est 40Mpa, le niveau maximum de pression nominale appartenant au système américain de bride est 42Mpa.
2) diamètre nominal : 10mm~1500mm
3) structure de bride :
Bride intégrale
Unité de la bride
Bride d'A. Threaded
Les brides de soudure des brides de soudage bout à bout
Bride de soudure plate avec la bride de soudure de soudure de plat de bride de prise de cou
Bride lâche de soudure plate lâche de douille de douille d'anneau de bride de plat de douille de douille d'anneau de soudage bout à bout de bride de C. Loose de cou de bride d'anneau lâche de soudage bout à bout de plat de secousse lâche de bride
Couverture de D. Flange (bride de trou borgne)
Bride d'E. Rotating
F. bride d'Anchorage
G. Surfacing/bride de revêtement
