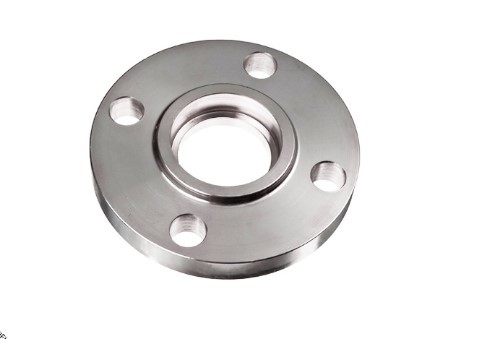

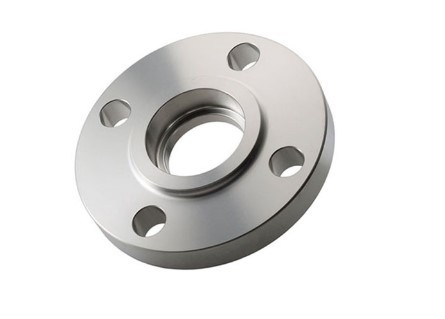

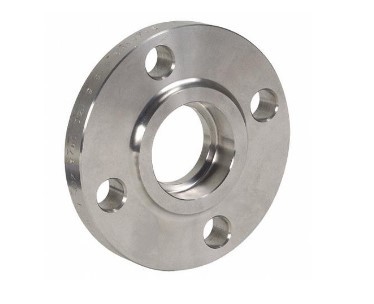

Bride de soudure de cavité articulaire simplifiée comme bride de commutateur, il a un secteur enfoncé (comme une épaule) dans le trou de bride, cette épaule sert de guide pour placer la profondeur du tuyau qui s'est inséré à la bride. Bride de soudure de cavité articulaire au commencement conçue pour le système de tuyauterie à haute pression de petits diamètres.
Matériel disponible :
Norme :
Acier au carbone ASTM A105, ASTM A350 LF1/2, ASTM A181
Acier allié ASTM A182 F5, F9, F11, F22, F91
Acier inoxydable ASTM A182 F304/L, F316/L
Diamètres extérieurs : pouce de 1/2 à 24 pouces, jusqu'à 2500#
Spécial fait : 24" à 60", jusqu'à 900#
Épaisseur de paroi : Programme 40 160
Estimations de pression : Classe 150 pour classer 2500
Type de visage : RF, RTJ
Comment employer
Insérez l'embout de tuyau dans la bride de soudure de cavité articulaire, jusqu'au contact du fond de tuyau le secteur d'épaule, retirez 1.6mm (1/16") la distance du tuyau inséré alors la soudure d'angle. Le point est de créer un espace d'expansion (1 soudure d'angle) entre la bride et les tuyaux ou les garnitures.
Va comment la bride de soudure de prise produite
La bride de soudure de prise était premièrement d'employer pour le surchauffeur d'acier inoxydable, dû pour éviter de fendre des défauts provoqués par des contraintes thermiques dans des processus de chauffage, et après le développement d'années elle est devenue des demandes standard de tous les types de matériel.
Avantages
- La bride de soudure de prise a pu remplacer la bride filetée, pour réduire au minimum le risqué de la fuite.
- Aucun besoin à tailler avant la soudure.
- Le travail de soudure en dehors de du tuyau, ne pénétrera pas le tuyau
