Flanges jointes en alliage avec boutons: flexibles et rentablesCLASS300 ASME B16.5

Flanges jointes en alliage avec boutons: alignement flexible et rentable pour les systèmes spéciaux en alliage

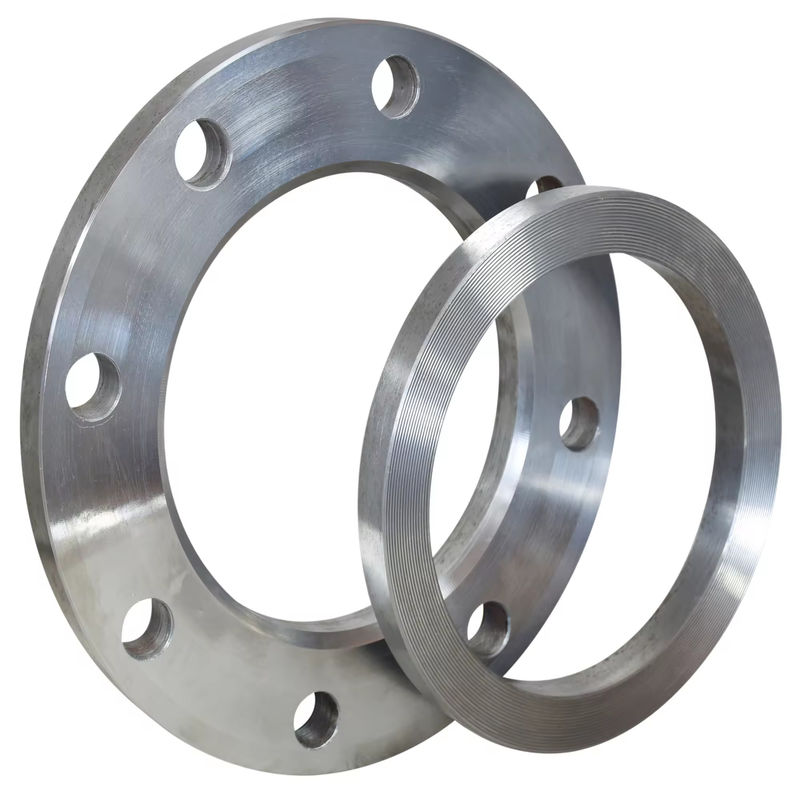

Le système de bride de jointure en acier allié se compose de deux parties: une extrémité de bout (fabriquée à partir d'un alliage correspondant ou supérieur) et une bride de support (qui peut être fabriquée à partir d'un acier au carbone moins cher).La bride tourne librement autour de l'extrémité du bout, permettant un parfait alignement des trous de boulons et simplifiant l'installation, en particulier dans les systèmes à espace limité ou nécessitant un démontage fréquent.Cette conception est très économique pour les alliages corrosifs coûteux.

Description du produit:
La bride de support est un anneau plat avec une face surélevée et un moyeu bas avec un trou arrondi pour accueillir l'extrémité du tuyau.qui a une jambe correspondant à la face de la brideLes deux composants sont assemblés avant d'être fixés à la bride d'accouplement.

Paramètres clés:
L'extrémité de l'embout et la bride sont conformes aux normes ASME B16.9 et B16.5, respectivement, pour les dimensions.Le matériau de finition de la tige est généralement un alliage de haute qualité (e.g., ASTM A403 WP316), tandis que la bride de support peut être en acier au carbone (ASTM A105).

Applications:
Idéal pour les alliages coûteux (p. ex. acier inoxydable, duplex, alliages de nickel) ou les systèmes de tuyauterie revêtus, car seule l'extrémité du bout doit être du matériau spécial.Parfait pour les systèmes nécessitant un démontage fréquent pour le nettoyage ou l'inspectionIl est également utilisé dans les espaces restreints où il est difficile de faire pivoter l'ensemble du tuyau.

Les avantages:
Économies de coûts significatives grâce à l'utilisation d'une bride de support en acier au carbone avec une extrémité en alliage. Élimine les problèmes d'alignement des trous de boulons lors du montage final, car la bride peut être tournée librement.Réduit le frottement et l'usure sur les faces de la bride lors du boulonnement- Simplifie la maintenance et l'inspection.

Fonctionnalité:
Fournit une connexion en bride où la surface d'étanchéité est créée par l'extrémité de l'emboutement en lapis, tandis que la bride de support fournit la résistance structurelle pour le boulon.Cela permet au système de tuyauterie d'être facilement aligné et démonté sans perturber le joint soudé entre l'extrémité de l'embout et le tuyau.

Paiement et facturation

1. Pour les clients débutants: 50% d'avance, 50% de solde avant expédition.
2. Clients stratégiques: 30% d'avance, 70% de paiement contre copie du connaissement.
3. Accords à long terme: conditions de crédit de 60 jours disponibles (sous réserve de l'approbation du crédit).
4. Factualisation: 13% TVA facture spéciale fournie; formulaire A Certificat d'origine pour les exportations.
5. Système de fiction: Le marquage au laser comprend le code du matériau, le classement de la pression et les flèches de direction du débit.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricant, vous pouvez voir la certification Alibaba.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
